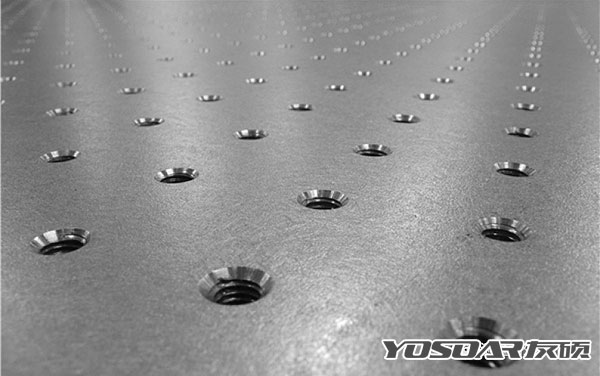

 　　众所周知，使用蔡司三坐标测量螺纹孔位置度如果用球形测针按圆截面来测量，偏差值会比较大，且重复性也不好。测球的直径越小，就会越明显。越大直径的测球，测量结果会相对好些。

　　那么，有什么好办法能更准确地测量螺纹孔的位置度呢?

　　这里友硕小编来汇总给出几种测量方法。

　　1. 用球形测针按螺旋路径(根据螺距参数设置，这样每次测的螺纹的相对位置是一样的，中心就是比较准的)来测量，打点即可(扫描比较费测针)。

　　2. 用柱型测针来测量。校准后按圆截面测量即可。

　　3. 用螺纹坐标规来测量。测量前将螺纹坐标规拧入，测量上端光柱的位置度即可。

　　其中第一种方法最为推荐，因为此方法无需特殊配件，测量准确度也很高。况且螺纹位置度的公差要求也比较宽松。完全可以满足要求。后两种方法也可取，但都需要特殊的配件，且精度也不好说三者哪个更高，均各有利弊。

　　下面来重点介绍一下第一种方法的测量。

　　1. 先用球形探针4点正常测量一个圆，然后确定生成圆。

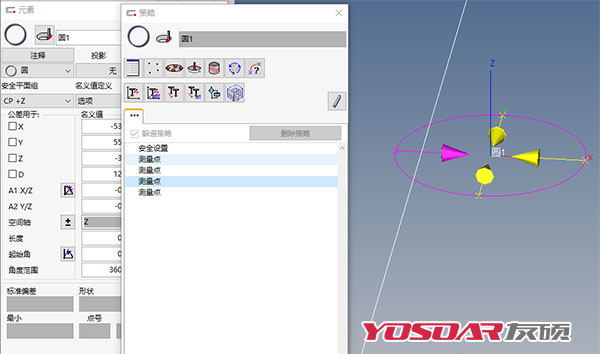

　　2. 再将元素重新双击打开，打开策略。删掉之前的测量点，放下一个螺旋路径。

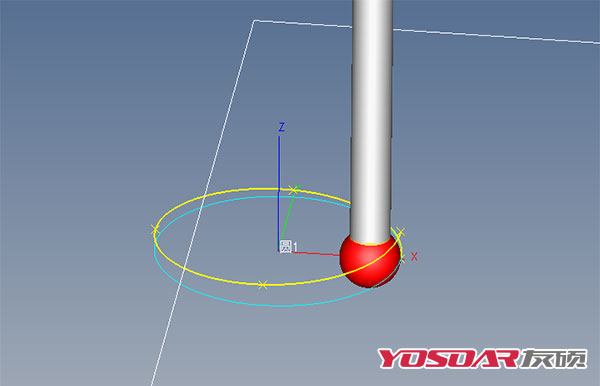

　　3. 双击打开螺旋路径，设置里面的参数。点数可设置5个，单点勾上。起始高度设为0，目标高度设置为一个螺距的高度如1.5。圈数设置为1，梯度/斜度自动计算为1.5(此处为螺距)。它们的关系是“目标高度-起始高度=圈数 X 梯度/螺距”。起始角为0即从坐标系+X向开始测量。旋转方向默认挑勾为右旋螺纹，如为左旋螺纹请将勾去掉。

　　4. 该圆设置完成后，即可参与正常的位置度评定了。

　　下面再介绍一下，当螺纹孔轴线较长时，被测量的元素最好是一个圆柱，该如何设置。如果用一段螺旋路径测量较长的螺纹，打点时间会比较长，扫描又太费测针，那又该怎么办呢?

　　其实小伙伴儿们稍微动一下脑筋，就可以搞定。当然设置两条或多条螺旋路径了。记得两条螺旋路径的起始位置之差是螺距的整数倍。

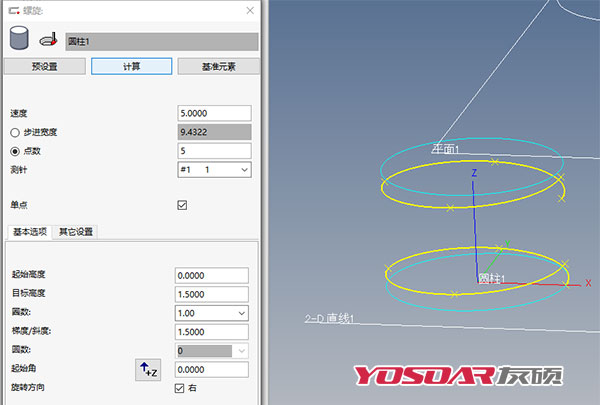

　　第一条螺旋路径设置参考如下图：

　　第二条螺旋路径设置参考如下图：

　　如此，就可以既能测到宽范围，又不必浪费许多时间，也不至于扫描很费测针了。

　　螺纹孔位置度的测量方法就介绍到这里，下次小伙伴儿们再遇到螺纹孔位置度的检测，就不必挠头束手无策了。
