蔡司工业CT METROTOM 6 scout钢壳电池外壳厚度检测

 　　钢壳电池外壳厚度需平衡结构强度与轻量化：过薄会降低抗冲击、抗形变能力，易引发壳体破裂、电解液泄漏等安全风险;过厚则增加电池体积与重量，与手机轻薄化设计理念相悖。厂商需结合材料特性、容量需求及终端形态，经仿真与实测确定最优厚度，兼顾安全与便携。

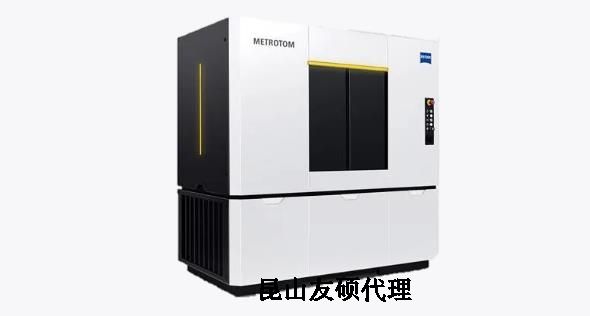

　　解决方案：蔡司工业CT ZEISS METROTOM 6 scout

　　ZEISS METROTOM 6 scout 作为融合工业CT 与蔡司三坐标测量技术的创新解决方案，专为精密部件的无损检测与三维计量打造，重新定义了复杂工件质量评估的效率与精度标准。

　　在核心性能上，设备凭借卓越的细节分辨能力突破传统测量局限：搭载微焦点透射式 X 射线源与 3K 平板探测器，可实现超高对比度与高分辨力测量，对于 10mm 直径的样品能达到 3µm 的体素尺寸，即便微小的孔隙、夹杂等微观瑕疵也能精准捕捉。其标志性优势在于单次扫描全维度覆盖，无需多次操作即可完成复杂检测及测量任务，轻松穿透工件表层，对接触式或光学测量系统难以触及的隐藏缺陷、内部几何结构进行全面的检测、分析与测量，生成完整的三维图像用于形位公差分析或目标 / 实际对比。

　　设备在实用性与稳定性上同样表现突出：通过可溯源计量体系、CAA 误差补偿系统及优化的机械稳定性设计，确保全程保持微米级高精准度，为质量评估提供可靠数据支撑;配备 5 轴设计的自动工件定位系统，可通过软件与居中轴实现自动居中，免去反复调整夹具的繁琐操作。

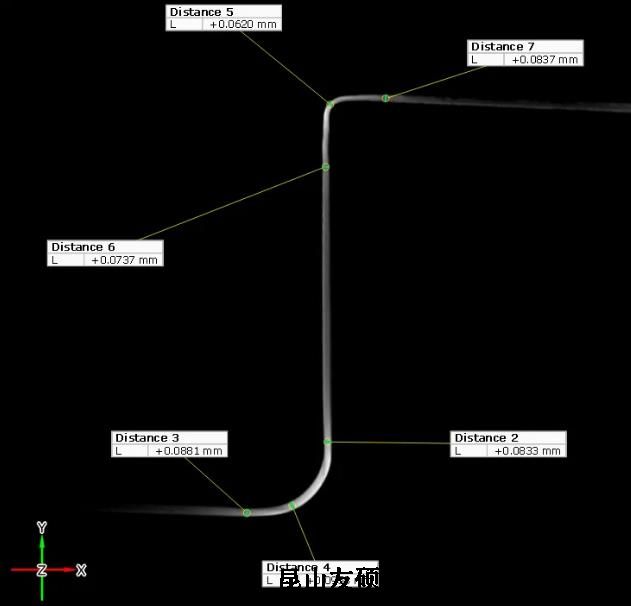

　　钢壳R角度厚度尺寸测量 - 体积切片展示

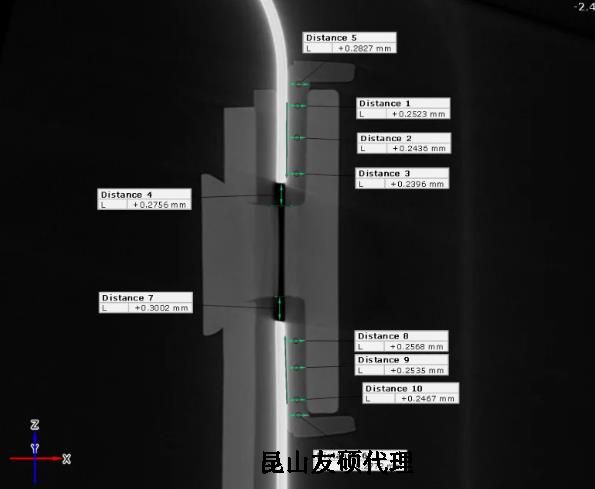

　　铆钉位置尺寸测量 – 体积切片展示

　　钢壳 R 角度厚度体积切片测量结果(各测量点厚度偏差均控制在合理范围，兼顾结构强度与轻量化)

　　R角厚度应用：冲压件 R 角厚度对质量与装配的关键影响

　　冲压件的 R 角厚度是决定其装配适配性与结构可靠性的核心指标，偏差会引发多重质量问题。

　　R角厚度过厚时，会导致零件实际尺寸超出设计公差范围，与配合部件形成物理干涉。装配时易出现贴合不严、定位偏移等问题，不仅增加组装难度，还可能因强制装配产生预应力，加剧部件磨损或导致连接松动，直接影响整机装配精度与稳定性。尤其在精密结构中，过厚 R 角甚至会导致相邻零件无法正常衔接，引发装配返工。

　　R 角厚度过薄则会显著削弱局部强度，成为性能短板。这是因为 R 角是应力集中的关键区域，过薄会使材料在冲压成形时减薄量超过成形极限，后续受振动、载荷等外力作用时，极易因抗拉伸能力不足出现开裂。这种开裂多发生在使用阶段，不仅会导致零件功能失效，还可能引发连锁故障，严重影响产品整体质量与使用寿命。因此，R 角厚度需严格遵循设计标准，通过精准质量控制确保合规。
